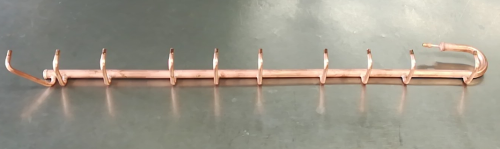

產品簡介:
最大工作壓力:4.5Mpa
適用溫度:-40℃~130℃
適用制冷劑:R410A、R32、R134a、R404A、R507、R290、R407C、R22
用途:用于家用、模塊機、多聯機、單元機空調系統換熱器集氣,是制冷劑流動的載體
產品特點:
1、 產品采用自動數控打孔翻邊和折彎設備,焊接全程氮氣保護,保證銅管內部無氧化 物生成;

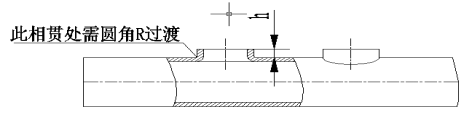

主管加工基本參數
序號 | 主管管徑 | 最小 | 最大 | 兩孔最小間距 | ||
拔孔內徑 | 高度 | 拔孔內徑 | 高度 | |||
1 | Φ7.94 | 5.2 | 1.2 | 19.05 | ||
2 | Φ9.52 | 5.2 | 1.2 | 19.05 | ||
3 | Φ12 | 6.2 | 1.5 | 7.2 | 1.5 | 19.05 |
4 | Φ12.7 | 6.2 | 1.5 | 7.2 | 1.5 | 19.05 |
5 | Φ15.88 | 6.2 | 1.5 | 9.7 | 1.5 | 19.05 |
6 | Φ19 | 6.2 | 1.5 | 9.7 | 1.5 | 19.05 |
7 | Φ22 | 6.2 | 1.5 | 22 | 1.5 | 19.05 |
8 | Φ25 | 6.2 | 1.5 | 25 | 1.5 | 19.05 |
9 | Φ34.9 | 6.2 | 1.5 | 34.9 | 1.5 | 19.05 |
10 | Φ41.3 | 6.2 | 1.5 | 41.3 | 1.5 | 19.05 |
11 | Φ48 | 6.2 | 1.5 | 48 | 1.5 | 19.05 |
12 | Φ76 | 6.2 | 1.5 | 48 | 1.5 | 19.05 |
13 | Φ133 | 6.2 | 1.5 | 48 | 1.5 | 19.05 |
14 | Φ150 | 6.2 | 1.5 | 48 | 1.5 | 19.05 |
現已批量生產型號:
序號 | 主管管徑 | 孔徑 | 孔數 |
1 | Φ7.94 | 5.2 | 3~12 |
2 | Φ9.52 | 5.2 | 2~10 |
3 | Φ12 | 6.2 | 4~15 |
4 | Φ12.7 | 6.2 | 3~17 |
5 | Φ15.88 | 6.2/7.2 | 4~15 |
6 | Φ19 | 7.2/9.7 | 2~27 |
7 | Φ22 | 6.2/7.2/9.7 | 5~31 |
8 | Φ25 | 6.2/7.2/9.7 | 5~24 |
9 | Φ34.9 | 6.2/7.2/9.7 | 5~28 |
10 | Φ41.3 | 6.2/7.2/9.7 | 5~33 |
11 | Φ48 | 6.2/7.2/9.7 | 5~33 |
12 | Φ76 | 6.2/7.2/9.7 | 5~33 |
13 | Φ133 | 6.2/7.2/9.7 | 5~33 |
14 | Φ150 | 6.2/7.2/9.7 | 5~33 |
