產品特點
? 基板可分離式設計,便于安裝和售后
? 制冷系統免費冷源,降溫效果、成本遠優于風冷散熱器
? 銅管與傳熱板貼合度可達99%以上
? 定位孔設計方便安裝
適用工況
? 適用制冷劑:R410A、R32、R134a、R404A、R507、R290、R407C、R22等,R290制冷劑下訂單前請書面確認
? 最大工作壓力:4.5MPa
? 介質溫度:-30℃~ +70℃(通電率50%以下)
? 環境溫度:-30℃~ +120℃(通電率50%以下)
? 相對濕度:95%以下
技術參數
? 介質流動方向:雙向
? 芯片貼合部表面粗糙度:Ra0.8
? 芯片貼合部表面平整度:0.1mm
? 防護等級:IP67
規格參數
型號 | 最大工作壓力(MPa) | 銅管伸出長度A(mm) | 接口中心距 B(mm) | 接口尺寸 | 介質溫度(℃) | 訂貨代碼 | |
¢D | ¢D | ||||||
inch | inch | ||||||
CM9.52 | 4.5 | 70 | 30 | 3/8 | 3/8 | -30~+70 | D590320035100 |
CM9.52 | 4.5 | 87 | 30 | 3/8 | 3/8 | -30~+70 | D594520035300 |

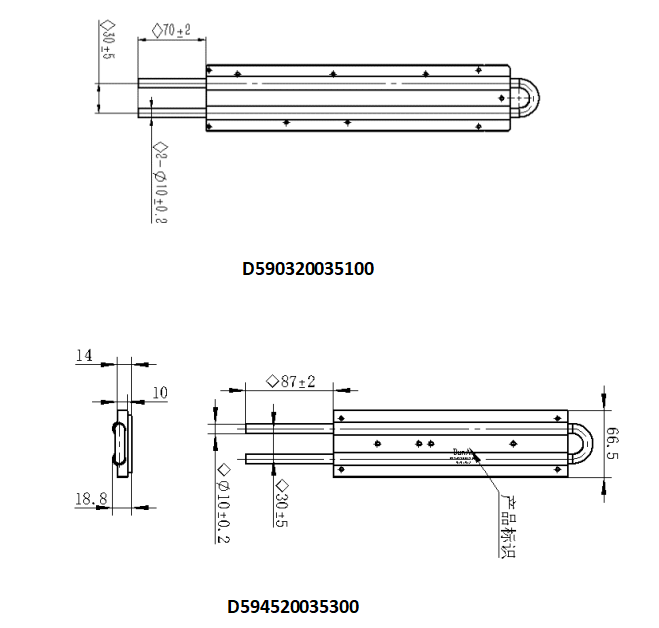

外形與安裝尺寸(產品尺寸可定制)
